フォーミング製品耐火屋根デッキ
耐火屋根デッキは、合成スラブ用デッキプレートで利用されるMA75と、V50デッキプレートを下地材として、 屋根30分耐火（デッキ単体）の国土交通大臣認定を取得した製品です。
SPECIFCATION特徴・仕様
- 当社MA75、V50デッキは屋根30分耐火構造の単体大臣認定を取得し、これらを利用することで平成12年建設省告示第 1365号に適合した、屋根30分耐火構造を構成できます。
- 耐火仕様では、焼抜き栓溶接、打込み鋲、タッピングドリルビスを用いて受け梁に接合します。
- MA75デッキは合成スラブ用デッキを利用するため強度、コスト優位性を発揮できます。
- V50デッキは断熱材の踏み抜き幅が小さい屋根を実現できます。
- 外断熱構造を生かすことで熱負荷の大きい屋根からの入熱を激減させることができます。
- 雪溶けによるスガ漏れを防止できる屋根となります。
耐火屋根デッキ（MA75）
形状・寸法
質量・断面性能
| 板厚mm | 製品重量 | 中立軸 （下縁より） |
断面2次 モーメント |
断面係数 | |||
|---|---|---|---|---|---|---|---|
| 亜鉛めっき Z12 | 亜鉛めっき Z27 | ||||||
| 1枚当りkg/m | 1m2当りkg/m2 | 1枚当りkg/m | 1m2当りkg/m2 | Xncm | Icm4/m | Zcm3/m | |
| 1.2 | 8.48 | 14.1 | 8.68 | 14.5 | 3.80 | 168 | 44.2 |
| 1.6 | 11.3 | 18.8 | 11.5 | 19.2 | 3.79 | 220 | 58.0 |
屋根30分耐火条件スパン
単位:mm
| 板厚 | 支持条件 | 母屋間隔（スパン） |
|---|---|---|
| 1.2 & 1.6 | 連続支持 | 4,400以下 |
| 単純支持 | 3,400以下 |
耐火屋根デッキ（V50）
形状・寸法
t=1.2 1.6
質量・断面性能
| 板厚mm | 製品重量 | 断面性能（1m幅当たり） | ||||||
|---|---|---|---|---|---|---|---|---|
| 亜鉛めっき Z12 | 亜鉛めっき Z27 | 全断面（有効） | 有効幅考慮 | |||||
| 1枚当りkg/m | 1m2当りkg/m2 | 1枚当りkg/m | 1m2当りkg/m2 | 断面二次モーメントcm4/m | 断面係数cm3/m | 断面二次モーメントcm4/m | 断面係数cm3/m | |
| 1.2 | 8.37 | 13.6 | 8.55 | 13.9 | 60.5 | 17.6 | 45.0 | 16.0 |
| 1.6 | 11.0 | 17.9 | 11.2 | 18.2 | 78.5 | 22.9 | 65.0 | 21.6 |
V50デッキの屋根30分耐火条件スパン
単位:mm
| 板厚 | 支持条件 | 母屋間隔（スパン） |
|---|---|---|
| 1.2 & 1.6 | 連続支持 | 3,000以下 |
| 単純支持 | 2,600以下 |

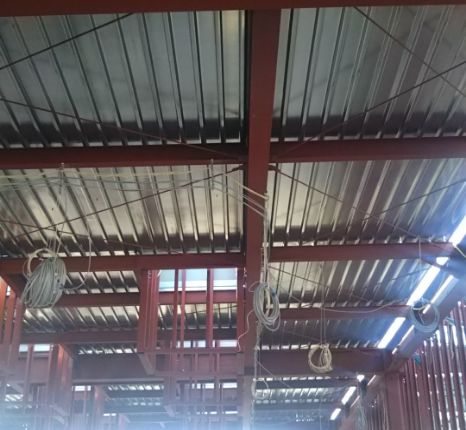

CASE STUDIES使用事例
某図書館
某PA
